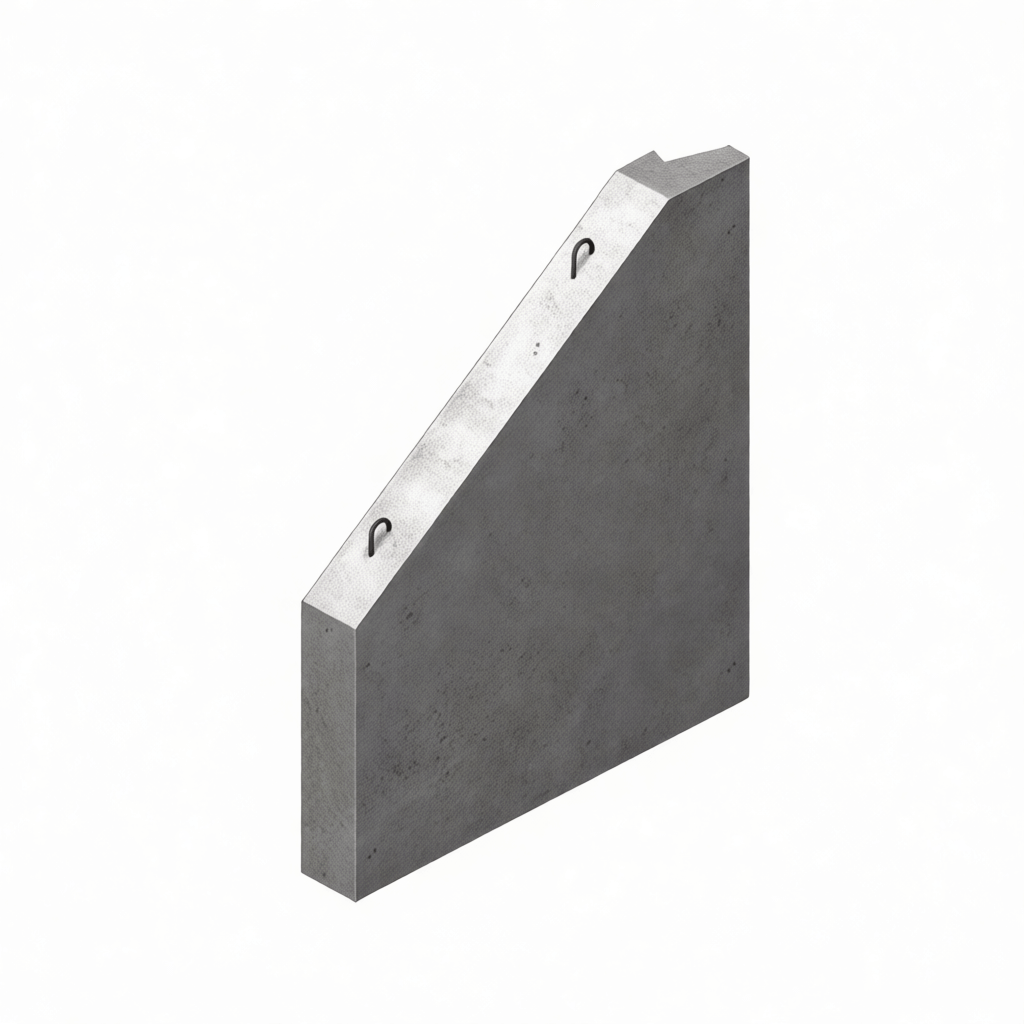

Стенка портальная Блок 38 (CT-4)

Железобетонные откосные крылья СТК 10 (Ст 4, Блок №38)

Конструкция и назначение

1. Основные характеристики:

   • Тип: монолитные железобетонные конструкции

   • Форма: плита со скошенным краем (открылки)

   • Варианты исполнения:

     • Левое крыло

     • Правое крыло

2. Область применения:

   • Укрепление портальных стенок водопропускных труб

   • Защита обочин:

     • Автомобильных магистралей

     • Железнодорожных насыпей

   • Узкие участки дорожного полотна

3. Функциональные особенности:

   • Предотвращение обрушения грунта

   • Защита от эрозии по торцевым сторонам

   • Распределение нагрузок от насыпи

Технические параметры

1. Прочностные показатели:

   • Расчетная нагрузка: высокая

   • Устойчивость к:

     • Давлению грунта

     • Гидродинамическим воздействиям

     • Температурным колебаниям

2. Эксплуатационные требования:

   • Совместимость с прямоугольными трубами

   • Использование на постоянных/периодических водотоках

   • Защита выходов трубопроводов

Технология производства

1. Материалы:

   • Бетон В30 (М250):

     • Морозостойкость F200

     • Водонепроницаемость W6

     • Специальные модифицирующие добавки

2. Армирование:

   • Пространственные стальные каркасы

   • Сварные сетки из стержневой арматуры

   • Закладные элементы для стыковки

3. Защитные покрытия:

   • Антикоррозийная обработка металла

   • Гидрофобные составы для бетона

4. Параметры изделия:

   • Масса: 5800 кг

   • Габариты: соответствуют ГОСТ 24547-81

   • Монтажные петли

Транспортировка и складирование

1. Правила перевозки:

   • Специализированный транспорт

   • Надежная фиксация груза

   • Защита от механических повреждений

2. Условия хранения:

   • Максимальная высота штабеля: 2.5 м

   • Деревянные прокладки:

     • Стандартные: толщина ≥30 мм

     • Для выступающих элементов: +20 мм

   • Защищенное складское помещение

Все изделия соответствуют требованиям ГОСТ 24547-81 и сопровождаются полным комплектом технической документации, включая паспорт качества и сертификаты соответствия.
