Стенка портальная Блок 30 (CT-8)

Железобетонные портальные стенки СТ 8 (Блок №30)

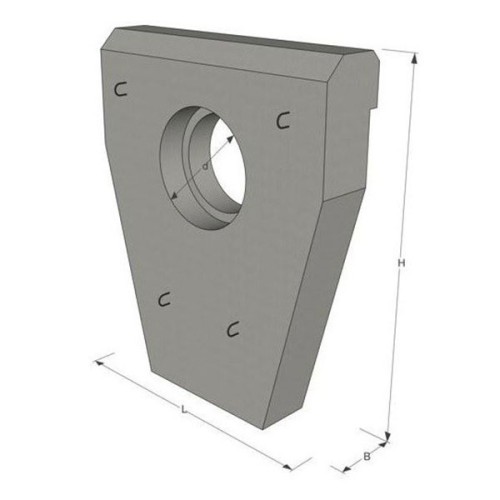

Конструктивные особенности и назначение

1. Основные характеристики:

   • Тип: монолитные железобетонные блоки

   • Форма: прямоугольная со специальными элементами:

     • Технологическое отверстие для стыковки

     • Скошенные края (открылки)

     • Монтажные петли

2. Область применения:

   • Укрепление обочин:

     • Автомобильных дорог

     • Железнодорожных насыпей

   • Защита выходов водопропускных труб

   • Узкие участки дорожного полотна

3. Функциональные особенности:

   • Предотвращение обрушения грунта

   • Защита от эрозии

   • Распределение нагрузок

Технические параметры

1. Прочностные характеристики:

   • Расчетная нагрузка: высокая

   • Устойчивость к:

     • Давлению грунта

     • Температурным перепадам

     • Гидродинамическим воздействиям

2. Конструктивные варианты:

   • Цельные монолитные

   • Сборные системы

Технология производства

1. Материалы:

   • Бетон В30 (М250):

     • Морозостойкость F200

     • Водонепроницаемость W6

     • Специальные присадки

2. Армирование:

   • Стальные каркасы и сетки

   • Закладные детали для стыковки

   • Антикоррозийная обработка

3. Параметры изделия:

   • Масса: 5800 кг

   • Габариты: соответствуют ГОСТ 24547-81

Монтаж и эксплуатация

1. Особенности установки:

   • Стыковка с фундаментами труб

   • Фиксация к портальным частям

   • Использование монтажных петель

2. Эксплуатационные требования:

   • Контроль состояния

   • Своевременное обслуживание

   • Защита от агрессивных сред

Транспортировка и хранение

1. Правила перевозки:

   • Специализированный транспорт

   • Надежное крепление груза

   • Защита от повреждений

2. Условия складирования:

   • Максимальная высота штабеля: 2,5 м

   • Деревянные прокладки:

     • Толщина: ≥30 мм

     • Для выступающих элементов: +20 мм

   • Защита от атмосферных воздействий

Все изделия соответствуют требованиям ГОСТ 24547-81 и сопровождаются полным комплектом технической документации.
