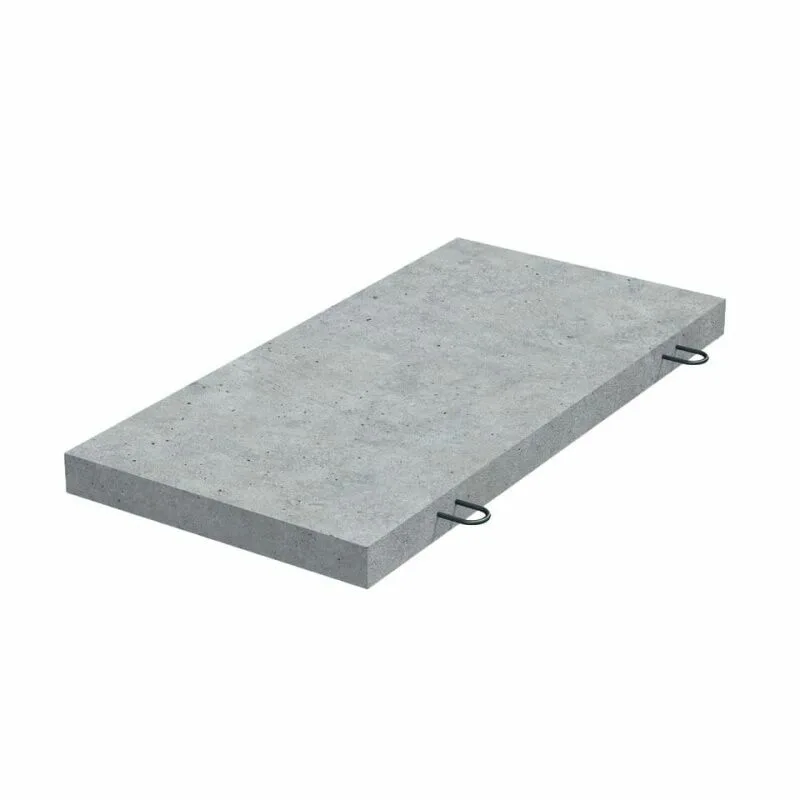

Плита железобетонная УБК-5 (П 10.5)

Железобетонная плита УБК-5 (П 10-5): технические характеристики и особенности применения

Конструкция и назначение

Плита УБК-5 (альтернативное обозначение — П 10-5) представляет собой плоское прямоугольное железобетонное изделие, используемое в качестве защитного покрытия для кабельных каналов. Основные конструктивные особенности:

• Прямоугольная форма с ровной поверхностью

• Специальные монтажные петли на боковой грани

• Совместимость с электротехническими лотками типа Л 20.10

Сфера применения

Изделие предназначено для:

• Защиты подземных кабельных трасс в энергетическом строительстве

• Обустройства безопасных кабельных каналов в городской инфраструктуре

• Прокладки коммуникаций на промышленных объектах

Ключевые функции:

• Защита кабелей от механических повреждений

• Предотвращение попадания влаги и грунтовых вод

• Обеспечение безопасности людей при прокладке подземных коммуникаций

Технические параметры

Габаритные размеры (согласно Серии 3.407-102):

• Длина: 995 мм

• Ширина: 495 мм

• Толщина: 60 мм

• Вес: 73 кг

• Объем бетона: 0,029 м³

Материалы и характеристики:

• Бетон класса В15

• Морозостойкость: F150

• Водонепроницаемость: W2

• Армирование: стальные каркасы из стали классов А-1, А-3

• Антикоррозийная обработка металлических элементов

Особенности производства

Изготовление плит осуществляется с учетом строгих требований:

• Использование плотного бетонного состава

• Применение виброуплотнения при формовке

• Обязательная антикоррозийная обработка арматуры

• Контроль геометрических параметров

Маркировка изделий

Система обозначений включает:

• Буквенный индекс «П» (плита)

• Числовые показатели:

  • Первая цифра: длина в дециметрах (10)

  • Вторая цифра: ширина в дециметрах (5)

Дополнительно может указываться:

• Дата производства

• Номер партии

• Код изготовителя

Транспортировка и хранение

Специфика складирования и перевозки:

• Хранение в вертикальном положении на длинном ребре

• Фиксация на деревянных поддонах

• Использование стяжных лент для надежного крепления

• Погрузка с помощью захвата поддонов

Преимущества конструкции:

• Оптимальное соотношение прочности и веса

• Удобство монтажа благодаря боковым петлям

• Универсальность применения

• Долговечность в различных климатических условиях

Примечание: Для северных регионов рекомендуется использование модифицированных составов бетона с повышенной морозостойкостью.
